产品说明

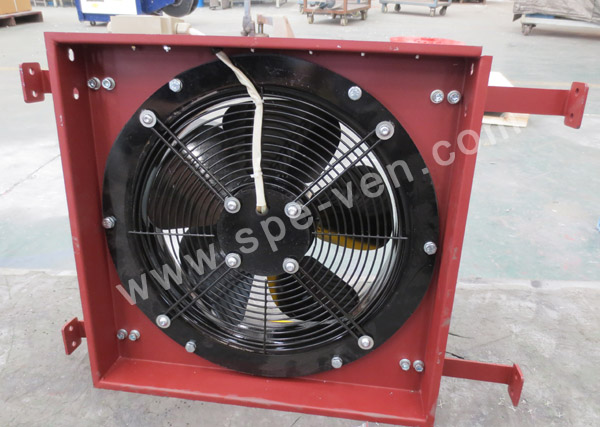

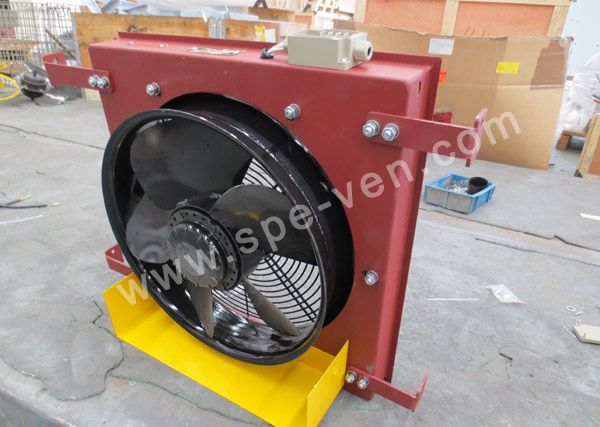

本产品结构紧凑(其中FDL型是一种无蜗壳的低噪声通风机),体积小,重量轻,外型美观,安装方便。风机主要特点:效率高、噪声低、风量大、风压高、运行平稳、不易过载,产品可用于电气控制柜、整流柜、电气开关柜、电子传动柜、电焊机柜、变压器柜等设备的通风散热,以及各种室内的通风换气。
使用环境:
1.海拨高度不超过1000m;
2.环境空气温度随季节变化,但不超过40℃;
3.环境空气相对湿度不大于90%(温度25℃时)。

FDZ系列通风机主要技术参数
型 号 电 制 功率 W 转速 r/min 风量 M3/h 全压 pa 噪声 dB(A)
FDZ1.7-S2 三相 380V 50Hz 60 2800 500 80 65
FDZ1.9-S2 三相 380V 50Hz 60 2800 650 82 67
FDZ2.1-S2 三相 380V 50Hz 60 2800 1000 110 69
FDZ2.5-S4 三相 380V 50Hz 40 1400 450 30 62
FDZ2.5-S2 三相 380V 50Hz 60 2800 1000 70 72
FDZ3.0-S4 三相 380V 50Hz 40 1400 960 40 63
FDZ3.0-S2 三相 380V 50Hz 60 2800 1900 150 76
FDZ3.4-S4 三相 380V 50Hz 180 1400 1200 55 67
FDZ3.8-S4 三相 380V 50Hz 180 1400 1800 65 69
FDZ4.3-S6 三相 380V 50Hz 60 900 1750 30 68
FDZ4.3-S4 三相 380V 50Hz 230 1400 2750 82 75
FDZ4.7-S6 三相 380V 50Hz 60 900 2100 35 70
FDZ4.7-S4 三相 380V 50Hz 230 1400 3300 85 76

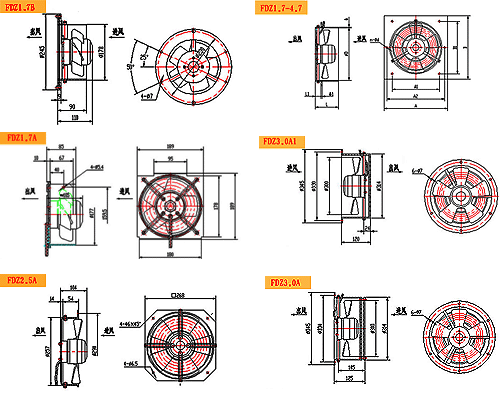

FDZ1.7-4.7外型及安装尺寸
型号 φD L δ L1 δ1 A A1 A2 B1 B2 n-φd
FDZ-1.7 170 110 1.5 12 1.5 230 190 210 210 190 6-φ5
FDZ-1.9 190 110 1.5 12 1.5 150 210 230 230 210 6-φ5
FDZ-2.1 201 110 1.5 12 1.5 270 230 250 250 230 6-φ5
FDZ-2.5 255 110 1.5 12 1.5 315 275 295 295 275 6-φ5
FDZ-3.0 310 110 1.5 12 2 370 330 350 350 330 6-φ5
FDZ-3.4 350 120 2 8 2 430 370 410 390 370 6-φ7
FDZ-3.8 390 120 2 8 2 470 410 450 430 410 6-φ7
FDZ-4.3 440 130 2 8 2 540 420 520 490 420 6-φ7
FDZ-4.7 480 130 2 8 2 580 460 560 530 460 6-φ7
注:外型及安装尺寸A、B、A1、A2、B1、n-φd等可根据客户的要求定制。

订货须知
该系列通风机订货时应注明:

1.型号(例:FDZ1.7-S2,FDZ1.7A-S2……)
2.电制的(例:三相 380V 50Hz)
该系列通风机亦可根据客户要求定制如下型式:
1.改变外形及安装尺寸(订货时请注明外型及安装尺寸,并在风机型号后面加上外形派生代号,
例 :FDZ1.7B-S2,FDZ1.7C-S2……)。
2.配套电动机可以异电压、异频率的电制(例:单相220V 50Hz,三相380V 60Hz,三相220V
50Hz……)。
3.配套电动机亦可根据客户要求提高防护等级、绝缘等级等(样本所列电动机防护等级为IP44,
绝缘等级为B)。
