离心通风机一般用于工厂等大型建筑物的室内通风 换气,也可用于锅炉、锻冶炉等的高压强制通风,以及 应用于物料输送等场合。离心通风机输送气体的种类为 空气或其它不易燃易爆、对钢材无腐蚀性的气体。气 体内不许含有粘性物质,所含尘土及硬质颗粒物不大 于150mg/m3。输送气体的温度一般不得超过80°C。

风机性能表中的参数是指在标准状态下风机的 性能。标准状态即大气压力为101325Pa,温度为20°C,相 对湿度为50%,空气密度为1.2 kg/m3的情况。

机号
XQ
传动
方式
转速
(r/min)
流量
(m3/h)
全压
(Pa)
内效率(%) 内功率
(kW)
所需功率 (kW) 电动机/型号/功率(kW)
3.15 A 2900 1073 2389 74.7 0.95 1.13 Y90L-2 2.2
1156 2369 75.5 1.01 1.2
1239 2335 75.7 1.06 1.26
1322 2285 75 1.12 1.35
1405 2237 73.8 1.18 1.41
1487 2172 72.1 1.24 1.5
1570 21 13 70 1.32 1.6
3.55 A 2900 1537 3034 74.7 1.73 2.06 Y1OOL-2 3
1655 3009 75.5 1.83 2.18
1773 2966 75.7 1.93 2.29
1892 2902 75 2.03 2.45
201 1 2841 73.8 2.15 2.56
2128 2758 72.1 2.26 2.73
2247 2684 70 2.39 2.9
4 A 2900 2198 3852 74.7 3.11 3.7 Y1 32Si -2 5.5
2368 3820 75.5 3.28 3.9
2536 3765 75.7 3.46 4.1
2706 3684 75 3.65 4.4
2877 3607 73.8 3.86 4.6
3044 3502 72.1 4.06 4.9
3215 3407 70 4.29 5.2
4.5 A 2900 3130 4910 76.1 5.51 6.3 Y132S2-2 7.5
3407 4863 77.1 5.87 6.8
3685 4776 77.1 6.24 7.2
3963 4661 76 6.64 7.6 Y1 60M1 -2 11
4237 4545 74.5 7.06 8.1
4515 4412 72.3 7.54 8.7
4792 4256 70 7.98 9.2
5 A 2900 4293 6035 77.2 9.12 10.5 Y160M2-2 15
4706 5984 78.2 9.8 11.3
5114 5869 78 10.48 12
5527 5725 76.7 11.23 12.9
5941 5553 74.9 12 13.8
6349 5381 72.7 12.81 14.7
6762 5180 70 13.65 15.7 Y160L-2 18.5
5.6 A 2900 6032 7610 77.2 16.49 18.5 Y180M-2 22
6612 7546 78.2 17.27 19.9
7185 7400 78 18.47 21.2
7766 7218 76.7 19.79 22.8 Y200Li -2 30
9346 7000 74.9 21.15 24.3
8919 6781 72.7 22.57 26
9500 6527 70 24.06 27.7
6.3 A 2900 8588 9698 77.2 28.99 33.3 Y225M-2 45
9415 9616 78.2 31.12 35.8
10230 9429 78 33.28 38.3
1 1056 9195 76.7 35.66 41
1 1883 8915 74.9 38.12 43.8
12699 8636 72.7 40.67 46.8 Y250M-2 55
13525 8310 70 43.35 49.9

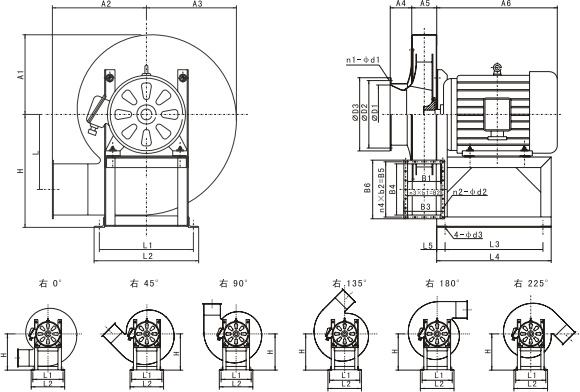

代号 进风口 出风口
n1-φ1 φD1 φD2 φD3 n2-φd2 B1 B2 B3 n3xb1 B4 B5 B6 n4xb2
3.15 8-φ7 φ180 φ205 φ230 10-φ7 101 132 161 2x66 154 186 214 3x62
3.55 8-φ7 φ200 φ225 φ250 10-φ7 114 144 174 2x72 174 204 234 3x68
4 8-φ7 φ224 φ254 φ284 14-φ7 128 165 188 3x55 196 228 256 4x57
4.5 8-φ7 φ250 φ280 φ310 14-φ7 144 177 204 3x59 221 252 281 4x63
5 8-φ10 φ280 φ320 φ360 14-φ7 160 192 220 3x64 245 284 305 4x71
5.6 8-φ10 φ315 φ355 φ395 18-φ7 179 212 239 4x53 274 305 334 5x61
6.3 8-φ10 φ355 φ395 φ435 18-φ7 202 236 262 4x59 309 340 369 5x68

代号 电机型号 H L L1 L2 L3 L4 L5 D3 A1 A2 A3 A4 A5 A6
3.15 Y90L-2-2.2kW 350 226 300 330 170 250 40 12 242 284 274 65 78 287
3.55 Y100L-2-3kW 400 254 340 370 170 250 40 12 273 320 308 73 87 322
4 Y132Si-2-5.5kW 452 287 370 400 220 300 40 12 307 360 347 81 98 405
4.5 Y132S2-2-7.5kW 482 323 395 435 300 400 50 15 345 405 390 90 110 404
Y160Mi-2-11kW 510 525
5 Y160M2-2-15kW 540 358 420 470 350 450 50 15 383 450 433 103 121 522
Y160L-2-18.5kW 567
5.6 Y180M-2-22kW 610 401 496 546 450 500 50 19 430 504 485 115 135 591
Y200L1-2-30kW 630 696
6.3 Y225M-2-45kW 655 452 580 630 590 690 50 24 483 567 546 128 153 735
Y250M-2-55kW 680 839
