一、用途

离心通风机一般用于工厂等大型建筑物的室 内通风换气,也可用于锅炉、锻冶炉等的高压 强制通风,以及应用于物料输送等场合。离心 通风机输送气体的种类为空气或其它不易燃易 爆、对钢材无腐蚀性的气体。气体内不许含有 粘性物质,所含尘土及硬质颗粒物不大于 150mg/m3。输送气体的温度一般不得超过80°C。


二、结构特点:

离心通风机一般由进风口、叶轮、蜗壳、 风口、传动组、底座及电动机等部件组成。

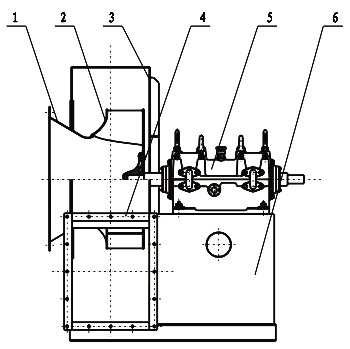

离心通风机结构示意图

进风口:进风口制成整体,装于风机蜗壳 的侧面。进风口轴向截面型线为流线型,能使 气流均匀地进入叶轮,以降低流动损失和提高 叶轮的效率。
叶轮:叶轮是离心通风机最重要的部件, 其功能是将机械能转化为气体的静压能和动 能。叶轮通常由前盘、叶片、后盘和轴盘(轮 毂)组成,经过静、动平衡校正,运转平稳, 空气性能良好。
蜗壳:蜗壳是气流的通道,型线通常为对 数螺旋线,具有收集气流并导至出风口的作 用,蜗壳又有一定的扩压作用。
出风口 :气体流出通风机的通道,出风口 上钻有螺栓孔,可与风管连接。
传动组:由主轴、轴承箱、滚动轴承、皮 带轮或联轴器组成。主轴一端联接叶轮,另一 端联接皮带轮或联轴器。
底座:用于承载蜗壳、传动组和电机,机 壳与底座制成整体结构,用户无须自制安装基 础,便于安装。


三、型式:

离心通风机根据叶轮旋转方向的不同,分为 右旋风机和左旋风机。从电动机或传动组一侧 正视,叶轮顺时针方向旋转,称为右旋风机, 以“右”表示;叶轮逆时针方向旋转,称为左旋 风机,以“左”表示。

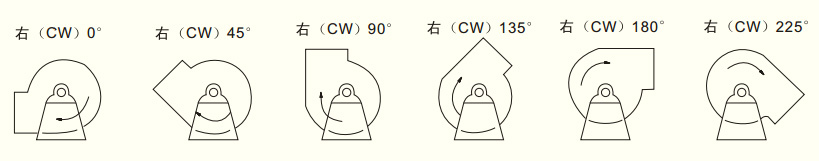

右旋(叶轮顺时针方向旋转)
离心通风机的出口位置,以机壳的出风口角 度表示。离心通风机出风口位置调整范围一般 为0。〜225°,间隔为45°。对于其它出风口角 度的情况,只要订货亦可提供。

左旋(叶轮逆时针方向旋转)

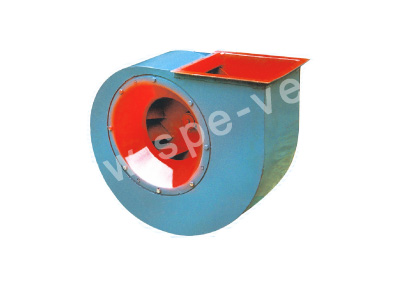

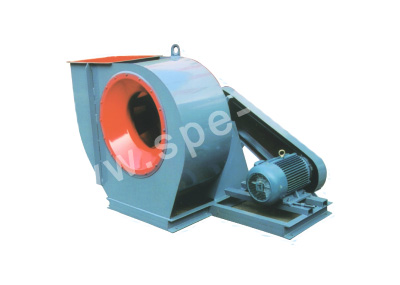

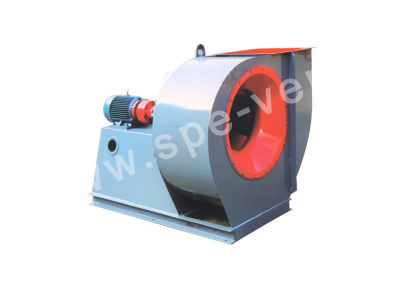

风机的常用传动方式有以下几种: A式传动:离心通风机不配用传动组,电机 与叶轮直联传动。 C式传动:离心通风机配用传动组,叶轮和 皮带轮分别位于传动组两端,电机通过三角带 传动。 D式传动:离心通风机配用传动组,叶轮和 联轴器分别位于传动组两端,电机通过联轴器 传动。


四、性能与选择:

风机性能表中的参数是指在标准状态下风机的性能。
当使用状态为非标准状态或风机的转速变化时,必须把非标准状态的性能换算到标准状态 的性能,然后根据换算性能选用风机。

五、安装与使用:

离心通风机配用整体底座,用户无须自制安 装基础。安装时,用户只须将风机整体放置于 地面,调整水平后,用地脚螺栓固定。用户也 可选用我厂专用减振器,通过减振器将风机整 体放置于水平地面上,无须地脚螺栓,易于安 装调整。

在通风机使用时,常常发生流量过大和不足 的现象。这主要是由于管网阻力的计算不准 确,或管网阻力发生变化等缘故。如果在使用 过程中,经过较长时间流量逐渐减少,或在短 时间内突然减少,则主要是由于管网堵塞。

在风机新安装后,进行正式运转时就发生流 量过大或不足的现象,其原因主要有以下几点:
管网阻力实际值与计算值相差过大。由一 般管网特性方程式:P=KQ2可知,如果管网特性 系数K的实际值小于计算值时,则流量増大;如 K的实际值大于计算值时,则流量减少。
选择时未考虑风机本身全压值偏差A P的 影响,当风机实际全压为正偏差时,则流量増 大;当风机实际全压为负偏差时,则流量减少。

当离心通风机流量发生偏差时,可以通过下列方法设法消除:
利用节流装置调节流量。如通过调节风阀 或调节门。
改变风机叶轮的转速调节流量。
更换压力较高或较低的风机调节流量。
改变管网阻力调节流量。
必须指出的是:一般都采用节流装置来调节 通风机的流量。但当实际流量比需要流量大很多 时,这种方法浪费电力很多,很不经济。如条件 允许,通常采用减低风机转速或调换压力较低的 风机。
当节流装置全开时,流量仍嫌过小,此时节 流装置已失去作用,故应设法改变管网使阻力减 小以増加流量。也可采用増加风机叶轮的转速或 调换压力较高的风机。但风机的最大转速不可超 过性能表上的最高转速,并要核算电动机功率。

六、订货须知:

订货时,请注明风机的使用环境,要求的压 力、流量、风机的机号、旋转方向、出风口角 度、传动方式、叶轮转速及电机型号等。
如有特殊要求,我厂可根据客户的要求特殊 设计和制造。
